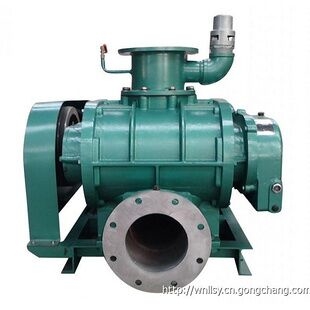

羅茨真空泵
羅茨泵(roots-type pump) 是一種無內壓縮的真空泵，通常壓縮比很低，故高、中真空泵需要前級泵。
靠泵腔內一對葉形轉子同步、反向旋轉的推壓作用來移動氣體而實現抽氣的真空泵。
羅茨真空泵是指具有一對同步高速旋轉的鞋底形轉子的機械真空泵，此泵不可以單獨抽氣，前級需配油封、水環等可直排大氣
它的結構和工作原理與羅茨鼓風機相似，工作時其吸氣口與被抽真空容器或真空系統主抽泵相接。這種真空泵的轉子與轉子之間、轉子與泵殼之間互不接觸，
原理圖
原理圖
間隙一般為0.1～0.8毫米；不需要用油潤滑。轉子型線有圓弧線、漸開線和擺線等。漸開線轉子泵的容積利用率高，加工精度易于保證，故轉子型線多用漸開線型。羅茨真空泵的轉速可高達3450～4100轉/分;抽氣速率為30～10000升/秒（1升=10-3米3）；極限真空：?jiǎn)渭?jí)為6.5×10-2帕，雙級為1×10-3帕。
羅茨泵的極限真空除取決于泵本身結構和制造精度外，還取決于前級泵的極限真空。為了提高泵的極限真空度，可將羅茨泵串聯使用。羅茨泵的工作原理與羅茨鼓風機相似。由于轉子的不斷旋轉，被抽氣體從進氣口吸入到轉子與泵殼之間的空間v0內，再經排氣口排出。由于吸氣后v0空間是全封閉狀態，所以，在泵腔內氣體沒有壓縮和膨脹。 但當轉子頂部轉過排氣口邊緣，v0空間與排氣側相通時，由于排氣側氣體壓強較高，則有一部分氣體返沖到空間v0中去，使氣體壓強突然增高。當轉子繼續轉動時，氣體排出泵外。羅茨泵在泵腔內，有二個“8”字形的轉子相互垂直地安裝在一對平行軸上，由傳動比為1的一對齒輪帶動作彼此反向的同步旋轉運動。在轉子之間，轉子與泵殼內壁之間，保持有一定的間隙，可以實現高轉速運行。
